產品名稱：美國NCH稱重傳感器ZC4-100T_ZC4-100T傳感器
產品型號：ZC4-10T，ZC4-15T，ZC4-33T，ZC4-100T
產品品牌：美國NCH稱重傳感器
產品類型：稱重傳感器
pG2廣州南創電子科技有限公司
pG2廣州南創電子科技有限公司
pG2廣州南創電子科技有限公司

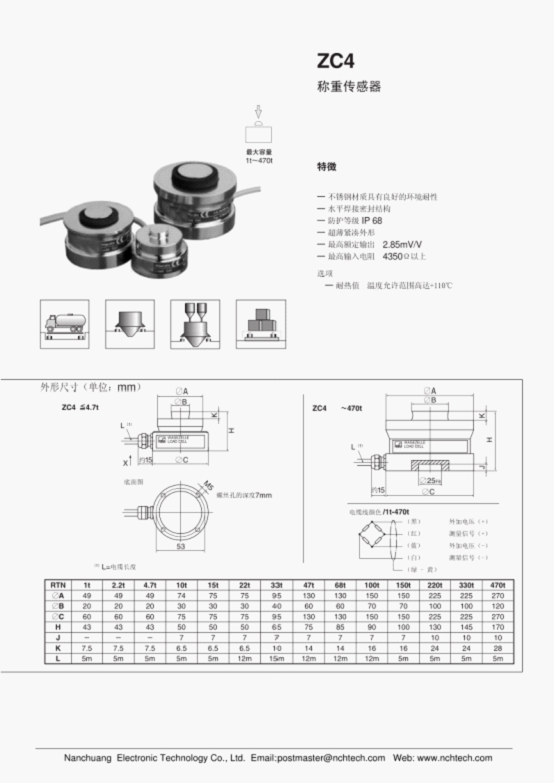

ZC4-100T傳感器技術參數：
外加電壓（+）
測量信號（+）
外加電壓（-）
測量信號（-）
Nanchuang Electronic Technology Co., Ltd. Email:postmaster@nchtech.com Web: www.f2dai.com

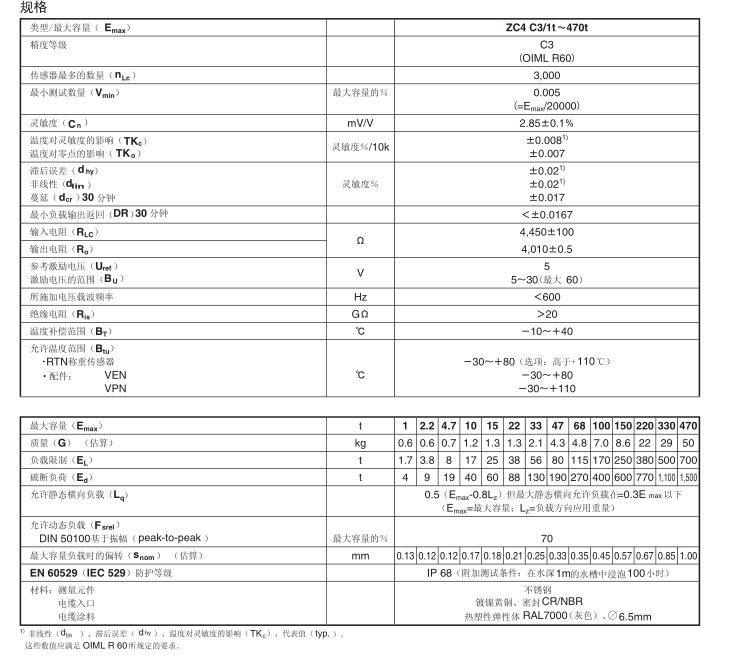

規格
選項：
耐熱度 溫度允許范圍高達+ 110 ℃（適用于彈性體 VEN ）
類型/最大容量（ E max ） ZC4 C3/1t ～ 470t
精度等級 C3
（ OIML R60 ）
傳感器最多的數量（ n Lc ） 3,000
最小測試數量（ V min ） 最大容量的％ 0.005
（ =E max /20000 ）
靈敏度（ C n ） mV/V 2.85 ± 0.1 ％
溫度對靈敏度的影響（ TK c ）
溫度對零點的影響（ TK o ）
靈敏度％ /10k
± 0.008 1)
± 0.007
滯后誤差（ d hy ）
非線性（ d lin ）
蔓延（ d cr ） 30 分鐘
靈敏度％
± 0.02 1)
± 0.02 1)
± 0.017
最小負載輸出返回（ DR ） 30 分鐘 ＜± 0.0167
輸入電阻（ R LC ）Ω 4,450 ± 100
輸出電阻（ R o ） 4,010 ± 0.5
參考激勵電壓（ U ref ）
激勵電壓的范圍（ B U ）5 ～ 30 (最大 60 ）
所施加電壓載波頻率 Hz ＜ 600
絕緣電阻（ R is ） G Ω ＞ 20
溫度補償范圍（ B T ） ℃ － 10 ～＋ 40
允許溫度范圍（ B tu ）
? RTN 稱重傳感器

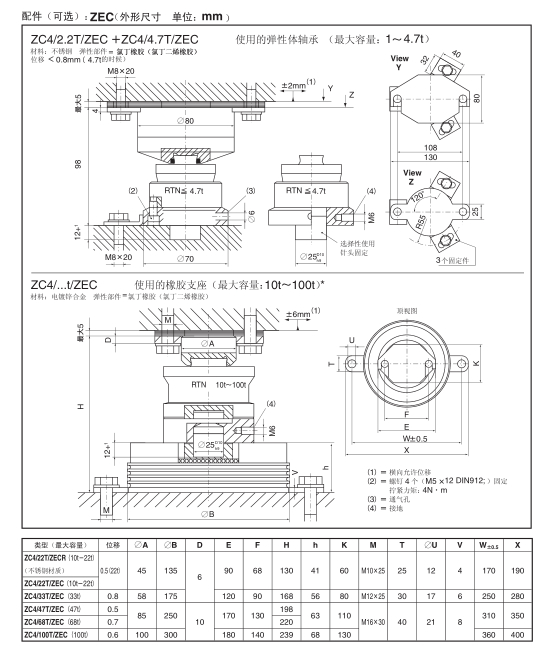

·配件： VEN
－ 30 ～＋ 80 （選項：高于+ 110 ℃）
?。?30 ～＋ 80
?。?30 ～＋ 110
最大容量（ E max ） t 1 2.2 4.7 10 15 22 33 47 68 100 150 220 330 470
質量（ G ） （估算） kg 0.6 0.6 0.7 1.2 1.3 1.3 2.1 4.3 4.8 7.0 8.6 22 29 50
負載限制（ E L ） t 1.7 3.8 8 17 25 38 56 80 115 170 250 380 500 700
破斷負荷（ E d ） t 4 9 19 40 60 88 130 190 270 400 600 770 1,100 1,500
允許靜態橫向負載（ L q ） 0.5 （ E max -0.8L z ）但最大靜態橫向允許負載在 =0.3E max 以下
?。?E max = 最大容量； L z = 負載方向應用重量）
允許動態負載（ F srel ）
DIN 50100 基于振幅（ peak-to-peak ） 最大容量的％ 70
最大容量負載時的偏轉（ s nom ） （估算） mm 0.13 0.12 0.12 0.17 0.18 0.21 0.25 0.33 0.35 0.45 0.57 0.67 0.85 1.00
EN 60529 （ IEC 529 ）防護等級 IP 68 （附加測試條件：在水深 1m 的水槽中浸泡 100 小時）
材料：測量元件
電纜入口
電纜涂料
不銹鋼
鍍鎳黃銅、密封 CR/NBR
熱塑性彈性體 RAL7000 （灰色）、 6.5mm
1 ） 非線性（ d lin
）、滯后誤差（ d hy ）、溫度對靈敏度的影響（ TK c ）、代表值（ typ. ）。
這些數值應滿足 OIML R 60 所規定的要求。
美國NCH稱重傳感器ZC4-100T規格：
pG2廣州南創電子科技有限公司
.
pG2廣州南創電子科技有限公司

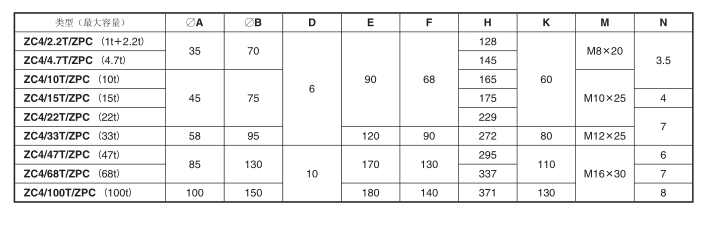

美國NCH稱重傳感器ZC4-100T尺寸圖：pG2廣州南創電子科技有限公司
pG2廣州南創電子科技有限公司
pG2廣州南創電子科技有限公司
pG2廣州南創電子科技有限公司
pG2廣州南創電子科技有限公司
與美國NCH稱重傳感器類似其它品牌產品型號可代替推薦：
