位移傳感器的工作原理

Pvu廣州南創電子科技有限公司
            位移傳感器的作用是把各種被測物理量轉換為電量。按被測變量變換的形式不同劃分，位移傳感器可分為電感式位移傳感器、電容式位移傳感器、電渦流式位移傳感器、霍爾式位移傳感器等。Pvu廣州南創電子科技有限公司
Pvu廣州南創電子科技有限公司

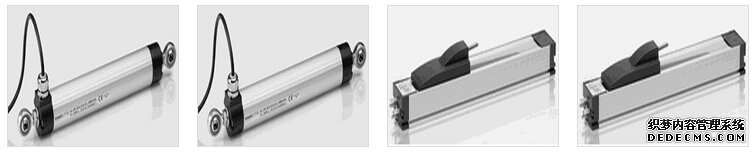

           電位器式位移傳感器的工作原理Pvu廣州南創電子科技有限公司
           它通過電位器元件把機械位移轉變成與之成線性或任意函數關系的電阻或電壓輸出。物體的位移會引起電位器移動端的電阻變化。阻值的變化量反映了位移的量值，阻值的增加與減小反應了位移的方向。通常在電位器上通電源電壓，將電阻變化轉變成電壓輸出。線繞式電位器由于其電刷移動時電阻以匝電阻為階梯而變化，其亦呈階梯形輸出特性。若該種位移傳感器在伺服系統中用作位移反饋元件，則過大的階躍電壓會引起系統振蕩。因此在電位器的制作中應盡量減小每匝的電阻值。Pvu廣州南創電子科技有限公司
           電位器式傳感器的缺點是易磨損。優點是：結構簡單，輸出信號大，使用方便，價格低廉。Pvu廣州南創電子科技有限公司
          磁致伸縮位移傳感器的工作原理Pvu廣州南創電子科技有限公司
          磁致伸縮位移傳感器，是利用磁致伸縮原理、通過兩個不同磁場相交產生一個應變脈沖信號來準確地測量位置的。測量元件是一根波導管，波導管內的敏感元件由特殊的磁致伸縮材料制成的。測量過程是由傳感器的電子室內產生電流脈沖，該電流脈沖在波導管內傳輸，從而在波導管外產生一個圓周磁場，當該磁場和套在波導管上作為位置變化的活動磁環產生的磁場相交時，由于磁致伸縮的作用，波導管內會產生一個應變機械波脈沖信號，這個應變機械波脈沖信號以固定的聲音速度傳輸，并很快被電子室所檢測到。Pvu廣州南創電子科技有限公司
由于這個應變機械波脈沖信號在波導管內的傳輸時間和活動磁環與電子室之間的距離成正比，通過測量時間，就可以高度精確地確定這個距離。由于輸出信號是一個真正的絕對值,而不是比例的或放大處理的信號,所以不存在信號漂移或變值的情況,更無需定期重標。Pvu廣州南創電子科技有限公司
          磁致伸縮位移傳感器它選用非接觸的測量方式，由于測量用的活動磁環和傳感器自身并無直接接觸，不易被磨損，因而具有使用壽命長、環境適應能力強，高可靠性，便于系統自動化工作，即使在惡劣的工業環境也能照常運作。此外，它還能承受高溫、高壓和強振動，現已被廣泛應用于機械位移的測量、控制中。Pvu廣州南創電子科技有限公司
