力傳感器電氣連接技巧

基于應變片的傳感器bPi廣州南創電子科技有限公司

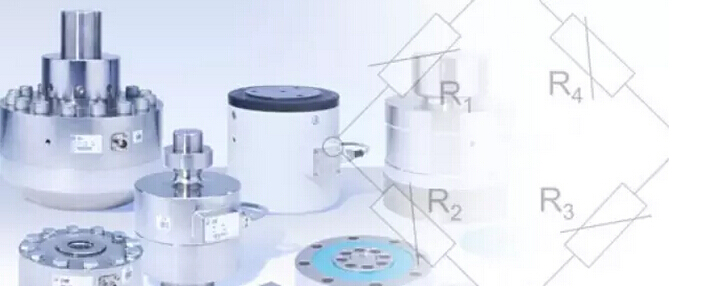

  基于應變片的力傳感器應用廣泛，并且能在惡劣的環境下提供 可靠精確 的測量結果。為保證測量精度和準確性，必須正確地進行電氣連接。bPi廣州南創電子科技有限公司
  基于應變片的傳感器采用的是惠斯通電橋 - 包括四個電阻。必須要需要外部電源或 橋路激勵電壓 Ub 進行供電。激勵電壓 Ub 由放大器系統提供，典型值介于2.5 到 10 V 之間。bPi廣州南創電子科技有限公司
  如果橋路激勵電壓 超出工作范圍上限, 力傳感器中的應變片和其他電阻將會過熱，多個參數(靈敏度, 靈敏度的溫度系數) 將會產生變化。如果沒有超出范圍，在實驗過程或生產過程中，這些變化可以忽略不計。bPi廣州南創電子科技有限公司
bPi廣州南創電子科技有限公司
四線制傳感器bPi廣州南創電子科技有限公司
  應變傳感器連接至少需要四根引線。許多傳感器都遵循這個原則，一般稱為 四線電路。引線電阻在應用中不能被忽略。bPi廣州南創電子科技有限公司
  對于5米的電纜來說，靈敏度損失為 0.36%，50米來說為 3.6% 。在校準過程中，這些 變化是允許的。銅電纜的電阻是隨溫度變化的。溫度升高，電阻將變大，施加到橋路上的電壓將會減少。這在傳感器調零過程中需要考慮，尤其是帶有不同電纜長度的傳感器。bPi廣州南創電子科技有限公司
  HBM 四線制帶有導線的力傳感器已經進行過標定，剪切傳感器電纜將會導致靈敏度變化。我們建議您在維護校準過程中，不要將其剪短。bPi廣州南創電子科技有限公司
六線制傳感器bPi廣州南創電子科技有限公司
  許多傳感器使用六線制電路。他們有兩根額外的引線 來控制橋路的激勵電壓。由溫度干擾和電纜長度變化引起的電纜電阻改變，可以通過放大器 調整 來達到設置點。這種傳感器的優勢是，您可以使用非常長的電纜 (長達 500 m) ，而傳感器的靈敏度不會受到影響。即便是溫度變化產生的導線電阻變化，也不會影響測量結果。bPi廣州南創電子科技有限公司
  四線制傳感器電纜不能進行更改。如果必須 改電纜長度，必須使用六線制傳感器。bPi廣州南創電子科技有限公司
屏蔽bPi廣州南創電子科技有限公司
   采用 HBM 力傳感器, 電纜屏蔽總是被連接到外殼上。 產生的法拉第籠阻隔了電磁場, 這樣就可以避免干擾， 如果傳感器電纜需要延長，必須將電纜的屏蔽層連接到擴展部分的屏蔽，必須讓屏蔽層和傳感器插頭接觸。bPi廣州南創電子科技有限公司
  如果傳感器和放大器有不同的電勢差, 補償電流將會通過電纜屏蔽造成較大干擾。理想情況下，應該制作一個低電阻連接， (電位均衡線)。我們推薦使用截面積為 16 mm2 的電纜。如果以上不可行，插頭的屏蔽必須被切除。在任何情況下，這都是一種 '次優' 的方案。bPi廣州南創電子科技有限公司
