在物聯網中，無線傳感器被大量分布在空間中以監控物理環境如溫度、濕度和空氣壓力等，并在許多領域內得到了廣泛的應用，如環境監測、健康護理監測、智慧城市、精準農業等。無線傳感器可以采集、分析和傳輸其對環境的測量結果。
目前，在物聯網中使用的無線傳感器主要基于在許多情況下可能會遭受電磁干擾的電子設備。但光學傳感器不受電磁干擾影響，在惡劣環境中具有顯著優勢。再者，通過引入光學諧振來增強光與物質的相互作用，基于諧振器的光學傳感器具有極小的空間占用率、極高的敏感度和多樣化的功能等優勢，這可以明顯地增強無線傳感器的性能和靈活性。
在這里，我們首次演示了基于回音壁模式(WGM)光學諧振器的無線光子傳感器節點，其中光通過連續的全內反射沿著球體、圓盤或環形等結構的圓形邊緣傳播。在演示中對傳感器節點通過定制的iOS應用程序進行控制，并在兩個實際場景中對其性能進行了研究：(1)實時測量12小時以上的空氣溫度;(2)使用安裝在無人機上的傳感器節點對溫度分布進行航測。
我們的演示證明了WGM光學傳感器在實際應用中的能力，并為物聯網大規模部署WGM傳感器鋪平了道路。
無線WGM傳感器的實驗演示
高質量WGM光學諧振器通過全內反射將光限制在小體積內，可以明顯增強光與物質的相互作用，并使許多包括微激光器、光力學和非埃爾米特光學等在內的應用受益。
當受環境變化影響時，WGM諧振器將經歷其頻譜特性的變化，例如頻移/分裂和線寬拓展。基于這樣的機制，WGM諧振器已經在各種傳感器中有所應用，包括熱傳感器、濕度傳感器、磁力計、納米顆粒/生物分子檢測和原子離子檢測等。
這次成功的實驗演示推動了WGM傳感器在實際中的應用。然而，在這次演示中所選擇的系統必須解決兩個有議論性的挑戰，以充分實現諧振器技術在實際應用中的功效：(1)光子諧振器及其耦合器的穩定性，例如光纖錐形波導;(2)大型實驗室測量系統的小型化。
最近在WGM諧振器領域內的幾項開創性工作已經得到論證，例如WGM光學陀螺儀和電話大小的WGM傳感系統。WGM傳感系統將單個WGM傳感器及其耦合器、激光器、光電探測器和相關控制組件集成到便攜式設備中。其中WGM傳感器的潛力可以通過集成無線接口作為物聯網系統的一部分而進一步提高。
在這次演示中，我們展示了一個可以集成到物聯網的無線WGM傳感器節點，并同時開發了一個定制的iOS應用程序，用于遠程系統控制、采集和分析傳感信號。傳感器節點作為無線傳感器網絡(WSN)的關鍵要素，應該具有采集傳感信號、進行信號分析，并與其他傳感器節點或網關傳感器節點進行通信的能力;而通過這個定制的應用程序，我們可以實時監控WGM傳感器的光譜特性。
無線WGM傳感系統的架構
無線WGM傳感器節點的體系架構如圖1所示 ，包括傳感模塊、微控制器、Wi-Fi單元及其電源。
圖1：無線WGM傳感系統

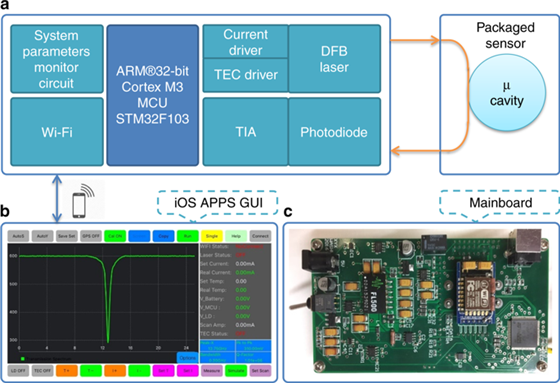

補充材料：利用可調諧單模分布式布拉格反射器(DBR)激光器的光來探測封裝的WGM傳感器。從傳感器耦合的光被發送到具有傳輸放大器(TIA)的光電探測器。ARM Cortex-M3處理器負責控制外圍設備，包括激光電流驅動器(the laser current drive)、熱電冷卻器(TEC)控制器、監控電路(monitoring circuit)和Wi-Fi。傳感系統由智能手機中的iOS應用程序通過Wi-Fi單元進行遠程控制。a表示該系統所有的電子元器件;b表示用于無線控制傳感系統的定制iOS應用程序的屏幕截圖，該程序既可以實時監測和調控系統參數如電流和溫度等，又可以實時獲取和分析封裝傳感器的透射光譜;c表示集成了所有電子元器件的主板照片，主板尺寸約為124 mm×67 mm。
在傳感模塊中，使用可調諧單模分布式布拉格反射器(DBR)激光器來探測封裝的WGM傳感器時，來自傳感器的輸出由光電二極管檢測器接收。DBR激光器的工作通過其電流驅動器和熱電冷卻器(TEC)來控制。跨阻抗放大器(TIA)電路與光電二極管檢測器相關聯，并將光電二極管電流轉換為具有適當增益的電壓輸出。用作微控制器的ARM Cortex-M3處理器(出自瑞士的意法半導體)，具有兩個主要功能：一是對電壓、電流和溫度等的激光控制;二是獲取WGM傳感器的透射光譜。
傳感器節點和智能手機之間的通信是通過Wi-Fi進行的，Wi-Fi有助于傳輸傳感信號并從定制的應用程序中接收命令。通過將Wi-Fi連接到Internet，可以在全球范圍內實現對該系統的實時控制。我們還在主板(如圖1c中展示的主板全尺寸視圖)中嵌入了一個系統監控電路，用于監控關鍵參數，如電源和微控制器的電壓以及激光二極管的電壓、電流和溫度。
該系統中使用的傳感器是封裝的WGM微型諧振器，它是用紫外光固化低折射率聚合物及其光纖錐形波導來封裝微環而制成的。這樣封裝的WGM傳感器具有高質量因素和長期穩定性。
來自DBR激光器的中心波長為976nm、線寬為10MHz的激光被送入封裝的WGM傳感器，然后由光電探測器接收。激光的頻率可以通過對激光電流和TEC溫度的調節而進行調節，其調諧系數分別為0.002nm / mA和0.07nm /℃。將具有40mA幅度的鋸齒波應用到固定中心電流周圍的激光二極管上，對激光的頻率進行線性掃描后，可以獲得WGM傳感器的透射光譜。
定制的iOS應用程序的界面如圖1b所示。該應用程序可以實時監測系統的關鍵參數，并遠程控制主板，如設置激光二極管電流和溫度、調諧激光頻率;它還可以每秒50幀的波形更新速率通過Wi-Fi來接收WGM傳感器的傳輸頻譜。
此外，通過綜合精確算法，應用程序可以進行實時分析，例如測量諧振頻率、線寬和品質因數。補充材料中提供了此iOS應用程序的詳細信息以及分步指南。
無線傳感系統的特征
我們首先使用應用程序顯現了封裝的WGM傳感器的光譜特性，傳輸頻譜如圖2a所示，頻率跨度為450 GHz，從而可以觀察到具有不同共振頻率、品質因數和極化的多個共振模式。具有更高品質因數的諧振模式將有助于解決更小的頻率漂移，從而提高傳感性能。圖2b給出了高質量模式和洛倫茲擬合的透射光譜，品質因數為~4.2×1。為了驗證整個系統的穩定性，記錄共振模式線寬的時間軌跡為15分鐘，觀察到3.15GHz的平均線寬，標準偏差為0.03GHz(圖2c)。
圖2：無線傳感系統的特征
傳輸頻譜：Transmission spectrum;頻率失諧：Frequency detuning
補充材料：

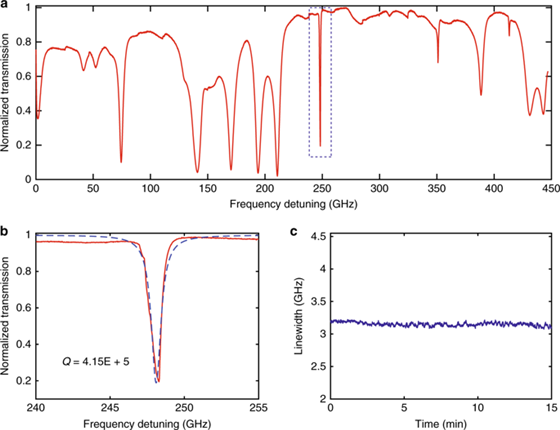

a頻率跨度為450 GHz的封裝WGM傳感器的傳輸頻譜，可以在傳感應用中獲得具有不同線寬和極化的多個諧振模式。
b具有洛倫茲擬合的諧振模式(在a中用虛線框標記)的透射光譜，品質因數為無線傳感器系統諧振模式線寬的～4.2×1μc。
c無線傳感系統中諧振模式線寬的時間軌跡。
基于無線傳感系統的氣溫測量
采用上述無線傳感系統，我們于2017年6月18日在美國密蘇里州圣路易斯進行了12小時的氣溫實時測量。整個系統安裝在建筑物的外墻上，封裝的WGM傳感器與周圍空氣完全接觸，并受到陽光直接照射而不受保護。
為了避免測量過程中的偏振變化，我們將封裝的傳感器與主板連接的光纖謹慎地安裝好。然后通過定制的應用程序監測由氣溫變化引起的共振頻率的變化。為了比較，我們還將商用溫度計與封裝傳感器一起安裝。
通過12小時的測量，我們獲得了所選諧振模式的頻移圖(如圖3所示) ，封裝WGM傳感器的共振頻率偏移與商用溫度計的結果匹配良好，并且與溫度變化具有線性關系(圖 3插圖)。兩條曲線的小偏差主要來自激光頻率的不穩定性，通過優化激光電流驅動器和TEC控制器的電路設計可以將偏差最小化。
圖3：空氣溫度測量
WGM頻移：WGM frequency shift

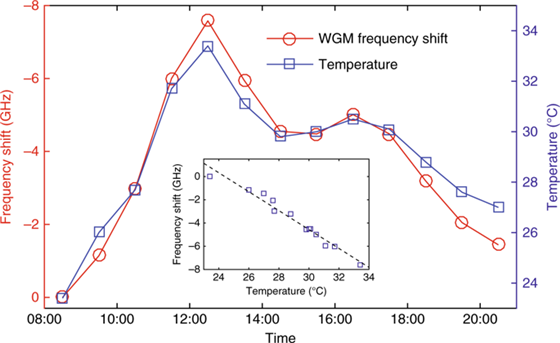

補充材料：2017年6月18日，美國密蘇里州圣路易斯市將無線傳感系統部署在室外，監測氣溫從上午8:30到晚上8:30的變化。紅色圓圈表示所選諧振模式相對于時間的頻移，藍色方塊表示商用溫度計對溫度變化的測量。插圖顯示了共振頻率偏移對溫度變化的線性關系，其中藍色方塊表示實驗測量，黑色虛線表示實驗結果的線性擬合。
基于無線傳感系統的航空測繪
將移動性引入無線傳感器節點可以提高無線傳感器網絡的性能和靈活性，并有助于滿足某些復雜動態變化場景的需要。
在這里，我們使用無人機攜帶整個系統來測量2017年5月14日圣路易斯城市公園選定區域的溫度分布(見圖 4a)，還安裝了帶藍牙連接的商用溫度計和封裝的WGM傳感器來進行比較。無人機的飛行路徑如圖4b所示 ，其起始位置和結束位置已被標記。
當無人機從一個測量位置飛到另一個測量位置時，WGM傳感器的共振頻率由于溫度變化而發生變化，共振頻率的變化如圖4b所示 ，其中可以清楚地看到溫度變化的梯度，測量結果與商用溫度計的結果匹配良好(圖 4c)。在補充材料中我們提供了視頻演示，其中攜帶整個系統的無人機從具有較高溫度(在陽光下)的一個位置飛行到具有較低溫度(在陰影中)的另一個位置，使用定制的移動應用程序可以清楚地觀察到共振頻率的偏移。
圖4：溫度分布的航空測繪
補充材料：

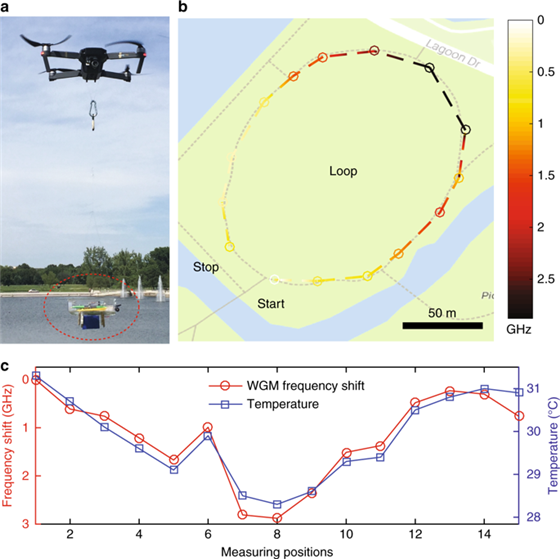

在圣路易斯一個城市公園里，一架無人機攜帶無線傳感系統來測量一個選定區域的溫度分布。帶有藍牙連接的商業溫度計與封裝傳感器一起安裝進行比較。a表示無人機的照片，帶有無線傳感系統(用紅色虛線橢圓標記);b表示當無人機在選定的環路中飛行時所選擇的共振模式的頻移，已標記開始和結束位置，起始位置的共振頻率設定為零，顏色條表示頻移量。c表示將測量的頻率偏移與商用溫度計的結果進行比較，增加的數字表示當無人機從起始位置飛到結束位置時的測量位置。
